箱变与环网柜都是配电网中常见的设备，在工作中经；嵩谏璞傅谋砻婵醇恍└髦中巫捶诺谋晔，这些符号标识都对应哪些器件呢

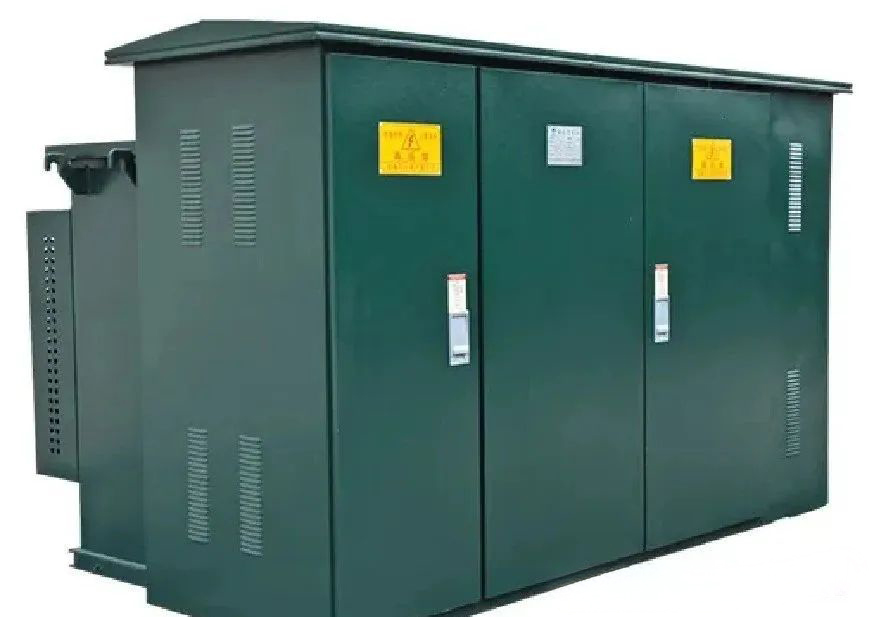

？一起来看看吧。 01 美式箱变

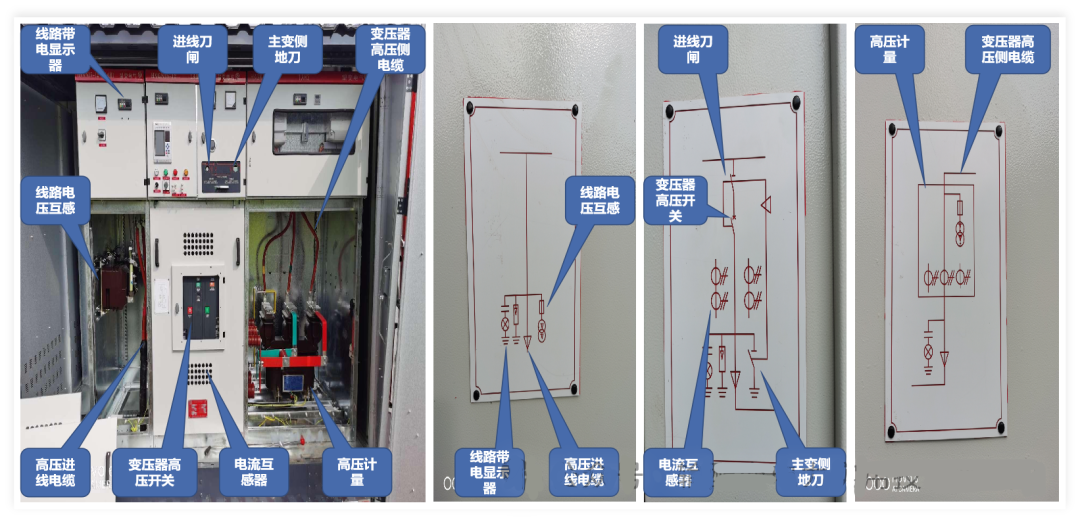

美式箱变箱体主要由底座、侧板、隔板、门和顶盖等部分组成。  箱体内分为高压室、变压室和低压室。高压室采用完善可靠的紧凑型设计，具有全面的防误操作连锁功能，可靠性高，检修方便，高压开关设备可采用终端负荷开关， 环网开关柜等。
变压器室可安装容量为1600Kvar以下，电压为12/0.4KV的油浸式或干式变压器，并设有隔离防护网，变压器室可采用自然通风或强迫通风，根据需要加装自动温度控制器，室温监视和自动启闭的通风装置。

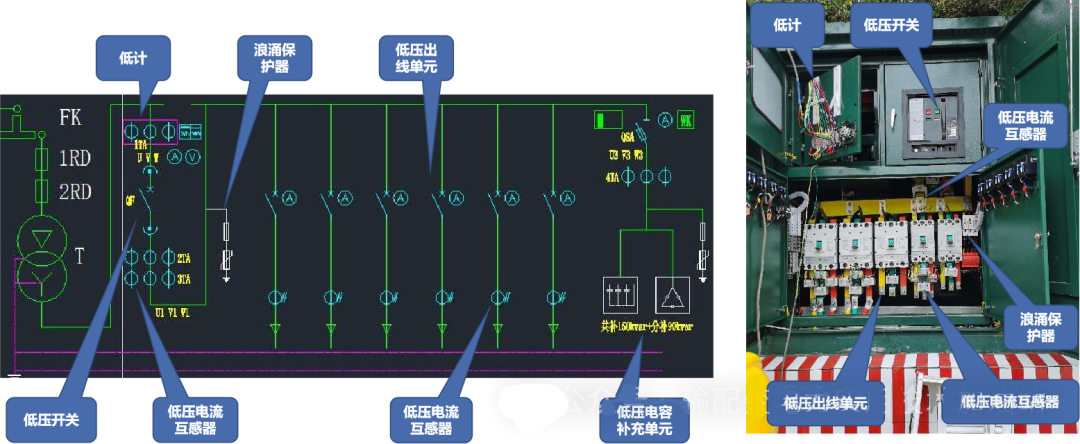

低压室配有配电、计量、无功补偿等标准方案，可根据需要设计二次控制回路及出线数。
优点:体积小占地面积小、便于安放、便于伪装，容易与小区的环境相协调
？梢运醵痰脱沟缋碌某ざ，降低线路损耗，还可以降低供电配套的造价。

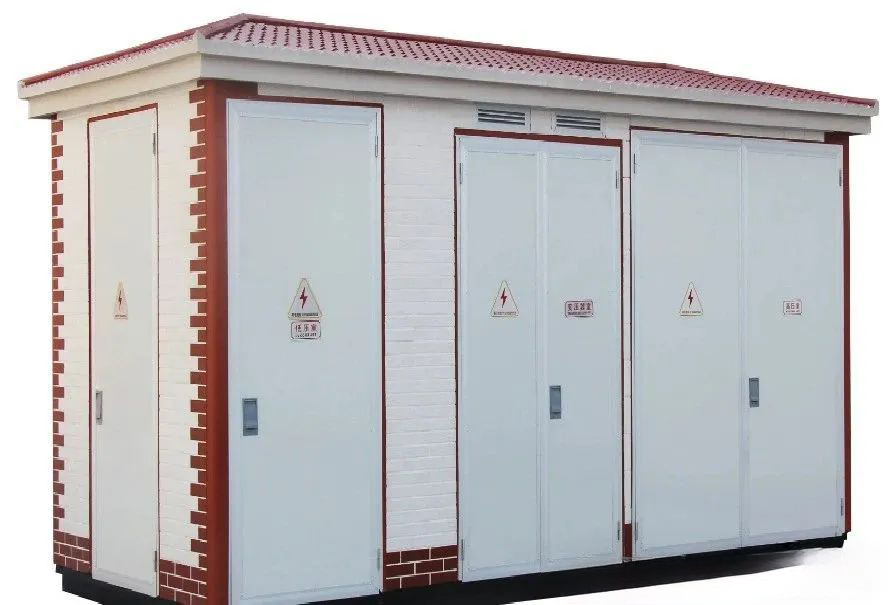

缺点:供电可靠性低；无电动机构，无法增设配电自动化装置；噪音较高，因为变压器安放在室外，起不到隔音的作用。 02 欧式箱变

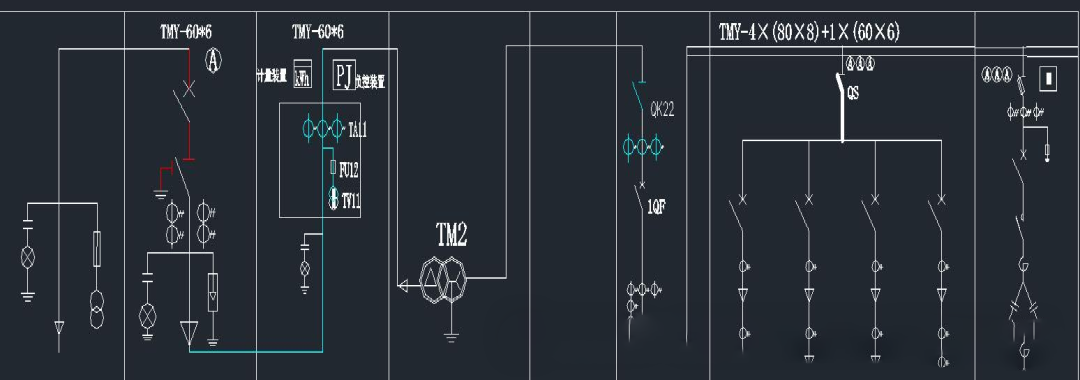

欧式箱变的高压室一般是由高压负荷开关、高压熔断器和避雷器等组成的，可以进行停送电操作并且有过负荷和短路；。 低压室由低压空气开关、电流互感器、电流表、电压表等组成的。变压器一般采用 S9 或干式的等。
具备五防功能，各电器元件之间采用了机械联锁；咕哂械缒芗觳狻⑾允尽⒓屏康墓δ，并能实现相应的；すδ，设有专用的接地导件，有明显的接地标志。
优点：噪音、辐射较美式箱变要低；可以设置配电自动化。
缺点：体积较大，不利于安装，对小区的环境布置有一定的影响。  03 SF6全封闭型户外环网柜

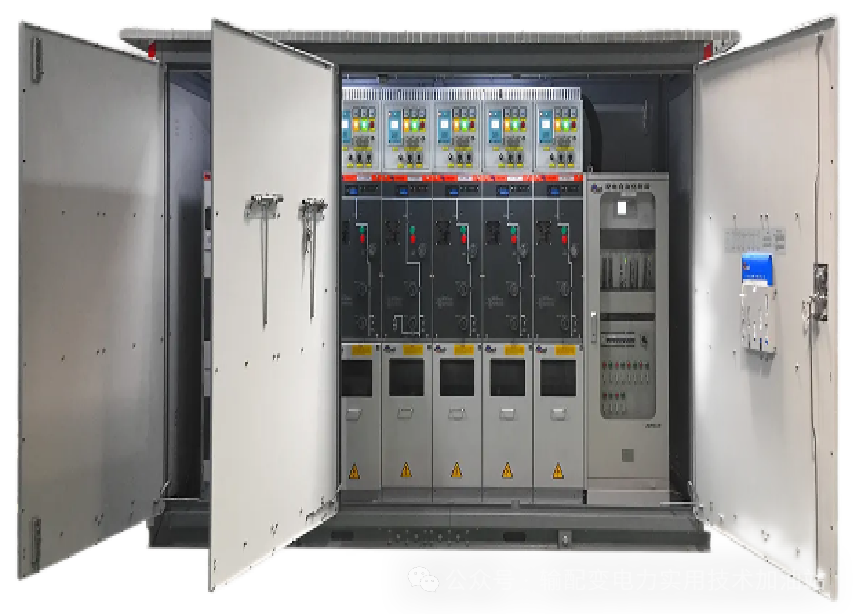

SF6环网柜是一种能够随意组合成多回路进出具有切换，联络，；さ缌ο低彻δ艿囊愿汉煽刈魑诵牟考的空气绝缘或气体绝缘的中压电气组合设备。 它的主回路核心部件是由SF6负荷开关或及附加的断路器及其他一次的辅助电器组成。按组合方式可分为可扩展及不可扩展型，按生产制造工艺的不同可分为共箱式（又名充气柜或SF6全绝缘柜）及
？槭。

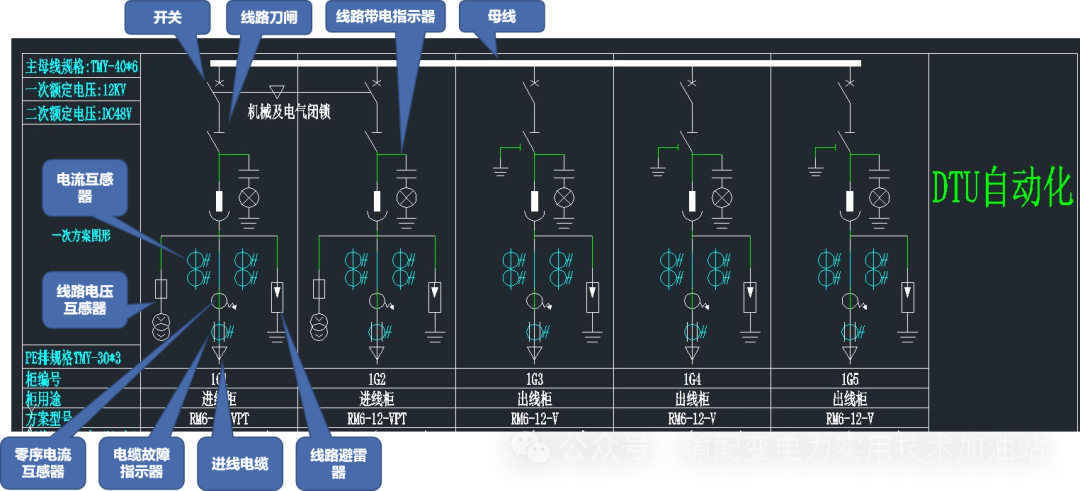

主要由：DTU柜、PT柜、开关柜（二次部分、操作机构、出线电缆部分）、母联柜（环网柜）、提升柜（环网柜）构成。
环网柜具有结构紧凑、造价低 、体积小、安装方便的优点 , 可以根据需要扩展 ,不受外部环境的影响 ,在城市电网中获得了广泛应用 。 04 巡检要求
箱变
箱变基础有无破损，箱变周围是否有杂物、树木需要清理；
箱变的通风孔及防护网是否完好；
箱变的门、门锁是否完好；
箱变的双重名称及警示标志是否清楚完好；
箱变一次接线图是否完整；
仪表是否正常工作；
变压器套管外部是否清洁、有无破损、裂纹、有无放电痕迹及其它异常现象；
变压器的运行声音是否正常、本体有无渗漏油现象、各处接头有无过热现象；
 变压器室风扇转动是否均匀；（欧变）
 高压室油位是否正常。
环网柜
是否有异常声响；是否有烧焦等异味；
开关柜门、锁良好，无破损或锈蚀；
分、合闸指示器，指示灯与实际运行情况相同；
开关柜外壳接地是否良好；
SF6气压是否在绿色区域；
是否有告警或故障灯亮；
线路带电显示装置三只红灯均亮；
；ぷ爸酶髦甘镜普Ｏ允，DTU通信灯能正常闪络；
液晶面板正常显示画面。
