UPS并机的方案有几种
，这里简单整理出来供大家参考。主要揭示原理
，分析优劣。
这里先从高端（HIGH）到低端（LOW）的次序。 1、？榛⒒+外置静态开关 模式
这是目前比较高、大、上的模式
，较费银子
，先看结构： 优点：
任一台UPS故障
；
，负载都可以由剩余UPS承担
；
正常工作时
，负载由所有UPS分担
，负载率低
；
设置独立STS静态切换开关
，并设有STS的维修旁路便于维护
，STS故障的可靠性有所提高
，降低风险点
；
负载也可分散配置
，降低风险系数。
缺点：
增设设备较多
，2台UPS、2台STS、市电配电柜1台
，需要占地面积较大,投资额较大。

2、并联式UPS热备份系统
这是目前最常用的模式
，虽然成本不低
，但是可靠性对得起这个价格
，所有是最最常用的并机方式
，如果您还想再节省一些Money
，那就采用2+1并机方式：三台UPS并机
，任何一台故障
，都不会影响正常的供电。

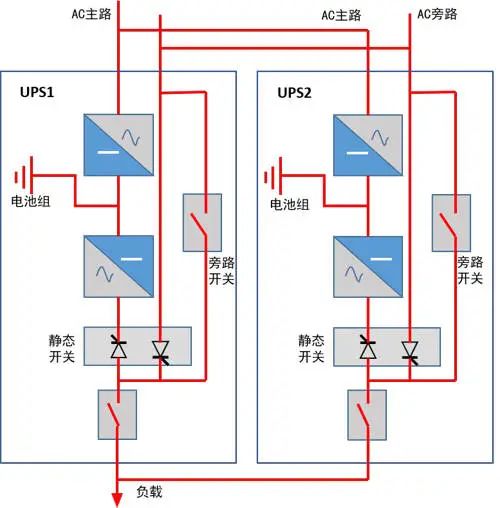

下面是1+1并机的原理图： 优点：
任一台UPS故障
；
，负载都可以由剩余UPS承担
；
正常工作时
，负载由所有UPS分担
，负载率低
；
市电停止时
，电池续航时间为所有电池组的累加时间。
缺点：
技术要求高、调试复杂
，要求并机UPS的品牌、型号、规格完全一致
；
对各台UPS的输出同步性要求高
，一旦不同步产生环流
，有可能导致短路故障。

3、旁路式UPS热备份系统
旁路式UPS冗余模式属于热备模式
，即：在同一时刻只用一台UPS为负载提供电力
，另一台等着
，一旦运行着的主UPS故障
，等待的UPS立即接管负载。原理如下： 优点：
易实现后期改造
，不同品牌、不同容量UPS都可组建
；
可分开维保
，且保证维保时负载仍受UPS
；
；
运行效率高于串联式UPS
；
市电停止时
，电池续航时间为两组电池组的累加时间。
缺点：
UPS1的静态旁路开关为系统瓶颈
，一旦故障可能导致负载断电
；
UPS2长期空载运行
，效率低
；且电池组长期得不到放电
，寿命下降。

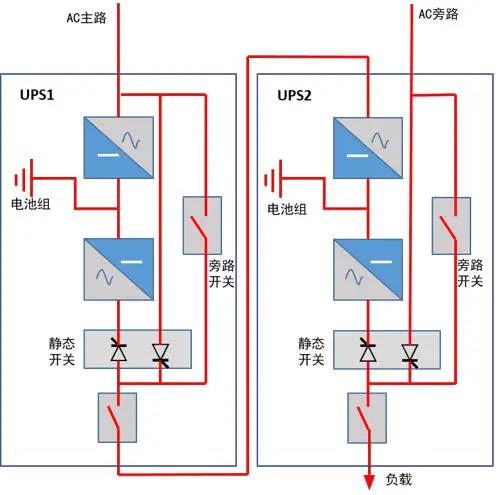

4、串联式UPS热备份系统
串联UPS 是早期冗余模式受UPS技术落后限制而采取的一种冗余模式
，现在已经不在使用
，其原理如下： 优点：
任一台UPS故障
；
，负载都可以由剩余UPS承担
；
正常工作时
，负载由所有UPS分担
，负载率低
；
设置独立STS静态切换开关
，并设有STS的维修旁路便于维护
，STS故障的可靠性有所提高
，降低风险点
；
负载也可分散配置
，降低风险系数。
缺点：
增设设备较多
，2台UPS、2台STS、市电配电柜1台
，需要占地面积较大,投资额较大。

5、单机在线式UPS
前面列举了并机冗余模式
，最后看看UPS单机的原理： 优点：
系统构架简单
，控制逻辑易实现
，造价低。
缺点：
静态旁路开关为系统瓶颈
，一旦故障可能导致负载断电
；
整机故障需更换时需要停电（可通过增加外部旁路解决）
；
维保时切换到旁路市电供电
，负载不受
；。

总结
目前
，最常用的方式是方式“2”
；要求更高的用户采用方式“1”
；在实际应用中也常用到方式“3”
，也仅仅在系统升级了
，原来老UPS又能正常工作
，丢弃了很可惜
，怎么办呢？那就当个“热备”的角色为新UPS的旁路供电吧（UPS正常运行时旁路处于非供电等待状态）。
老话说得好：适合自己的才是对的
，选好UPS
，选好冗余方式
，请根据自己实际的需要
，选好可靠性与价格的平衡点。
