讲讲直流高压发生器的操作使用

　　●控制箱上的显示灯、开关、旋钮等已标清楚
，看此操作说明时请参照控制箱的面板上元器件名称使用。

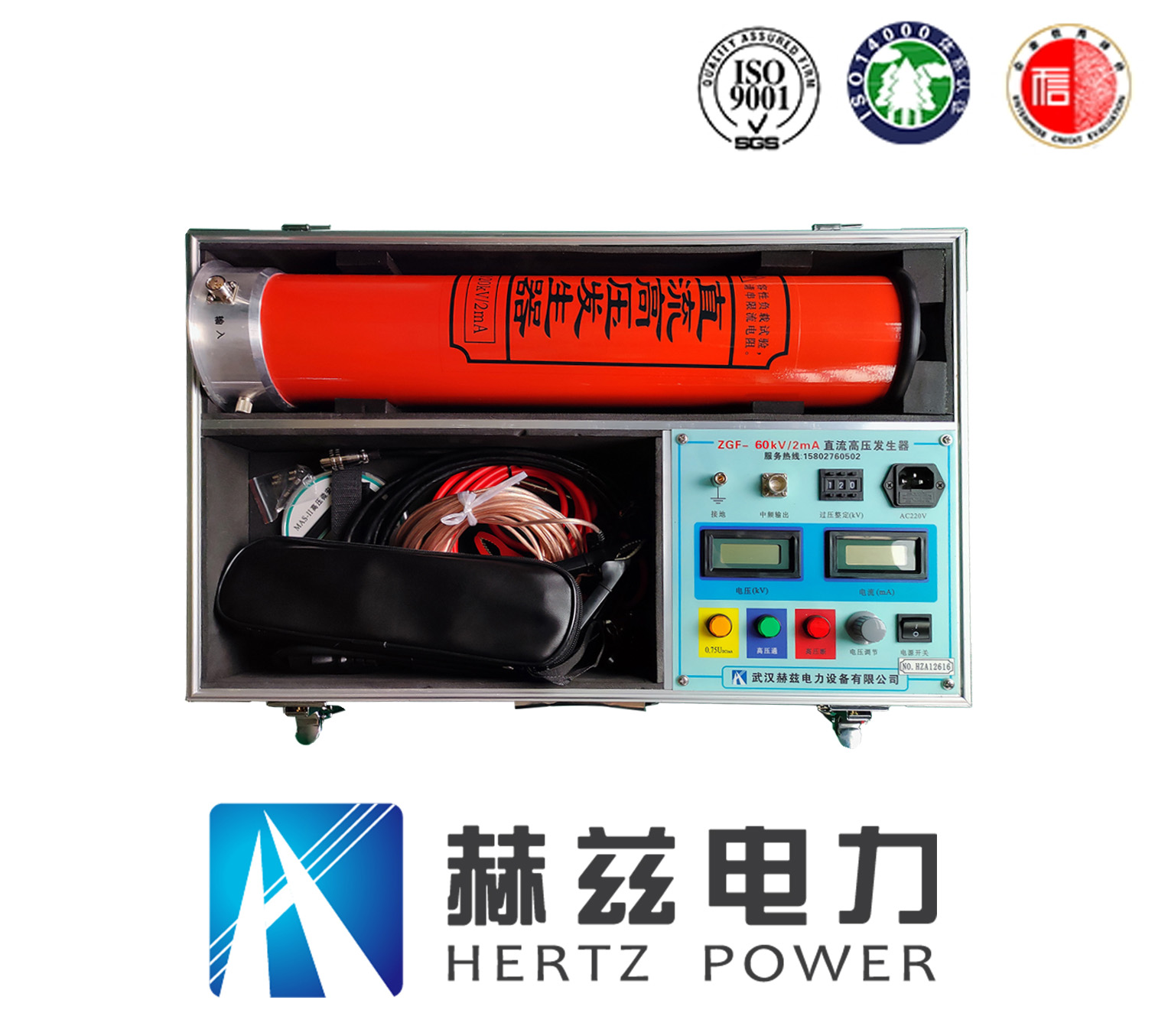

　　ZGF系列直流高压发生器

　　●高压塔底盘侧面有七芯插座为联接控制箱电缆之插座
，底盘侧面有铜接线柱为接地端子作连接地线用。

　　●直流高压发生器随附有高压屏蔽电流表为数显微安表
，表顶端上的插孔为连接被试品的线插孔
，同时也作为电源开关
，不用时请拔掉插头
，就自动关闭电源
；坏绯厥鼻虢细秋菟看蚩
，换好后请扣好盖用镙丝拧紧。扁园表换电池时打开后盖。

　　1、将控制箱面板上的接地端子与高压塔的接地接线柱用接地线连接在一起并与现场或试验室的地线接牢。为保证您与设备的安全
，请务必反复检查地线
，确保各部接地良好。

　　用提供的七芯电缆连接控制箱与高压塔
，电缆两端为同样的快速航空插头
，注意用插头侧面豁口对准插座内侧粗凸部分插入并顺时针拧紧。(可用电缆任一端连接控制箱或高压塔)接好电源线
，电源为单项交流220V
，工频50HZ。

　　2、直流高压发生器打开电源开关
，此时电源开关灯(绿)和面板表亮。则高压指示灯(绿)亮
，如高压提示蜂鸣器处在开的位置
，则鸣叫以提示操作者在加高压
，此时
，顺时针旋转高压输出调节钮
，则升高压
，电压表显示为负载试品上的电压KV值
，电流表则显示试品上流过的电流与所有泄漏电流之和
，但不包括内置高压分压器的电流。电流以微安单位UA值。

　　如果打开电源开关
，高压显示灯(绿)不亮
，且故障显示中"回零"灯(红)亮时、则表示高压输出调节钮未在零位上
，请逆时针旋转此钮至"零位"上
，并将微调电压旋钮回到零位上
，些"回零"灯灭
，再顺时针调节即可升压。

　　3、直流高压发生器若不需要额定输出电压范围内的调压
；な
，要把过压
；ふㄅニ呈闭胄链笾。此时
，当输出电压超过额定输出电压时即自动
；
，切断高压。若要求在额定输出电压范围内进行调压
；な
，请空载升压按以上步骤升压到预定的
；さ缪股
，再将过压
；ふㄐヂ媸闭胄剿枰牡缪股
，作过压
；ざ
，"过压"指示灯亮
，保持过压
；ふㄐゾ投ㄓ诖宋恢蒙
，将升压旋钮回到零位上
，关闭电源。接上试品
，则以后升压超过预定电压时即自动切断高压。

　　4、直流高压发生器当发生过压、过流等故障时
，高压自动切断
，高压显示灯(绿)灭
，蜂呜器停止鸣叫
，相应故障指示灯亮
，说明试品已短路
，若要重新启动时
，应将高压输出调整钮回零位上
，微调旋钮同样在零位上
，再关电源开关
，然后再打开电源开关
，才能切除
；ぶ匦律。
