直流高压发生器使用方法

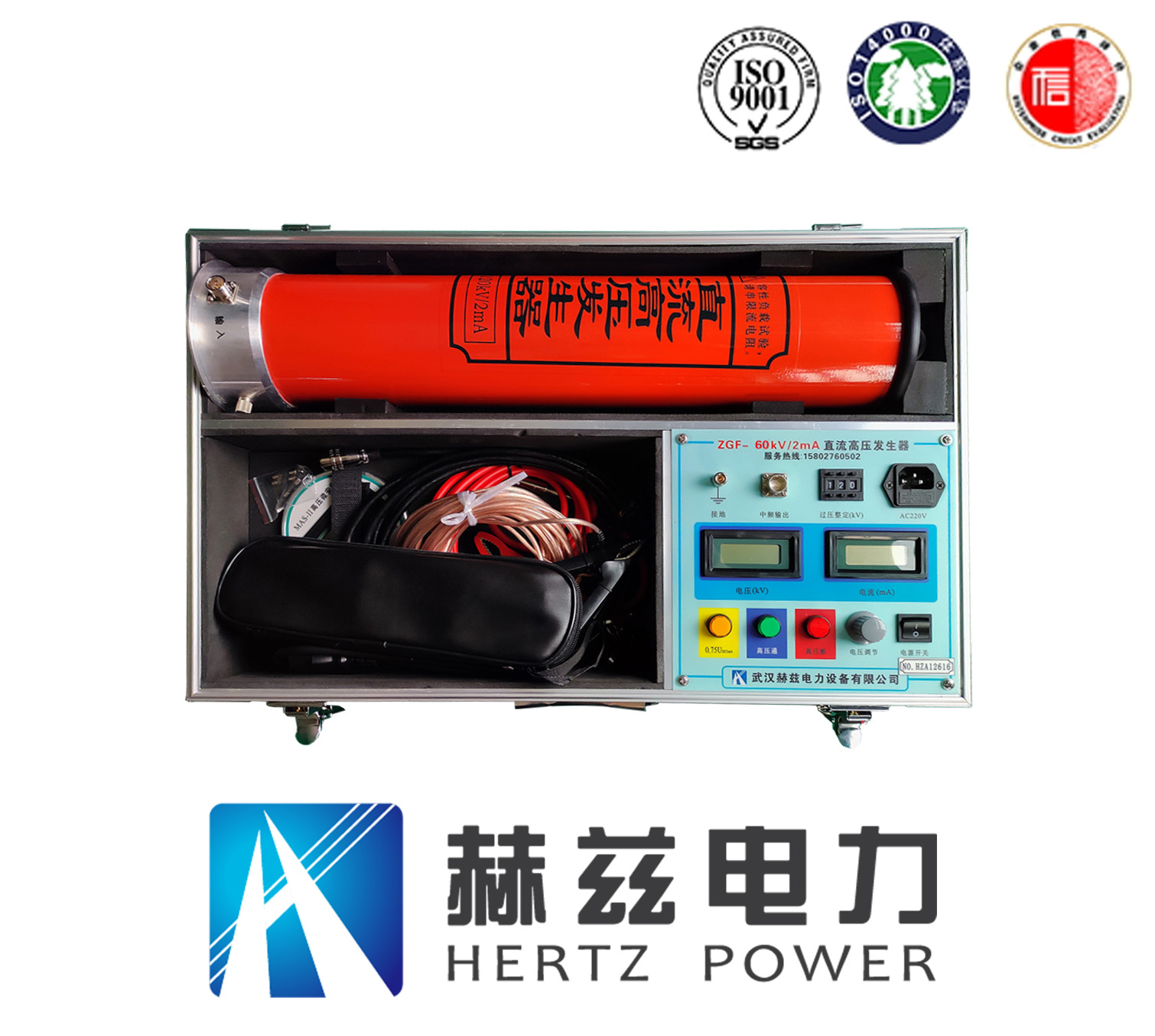

　　ZGF系列直流高压发生器　

　　1、设备连线：

　　直流高压发生器在断开电源的情况下
，用提供的线缆将控制箱与倍压筒对应连接好
，再连接地线
，然后接上电源线

。

　　注意：控制箱、倍压筒、放电棒等所有的地线必须集中在被试品的地线上一点接地
，不准相互串接

。

　　2、空载试验检查设备完好性：

　　直流高压发生器在开始试验之前进行空载试验以检查设备的完好性

。

　　检查连线无误后
，查上电源插座
，将粗调、细调旋钮向左旋到头(设备有零位；すδ
，升压须从零开始
，否则不能有升压)
，按下电源开关
，电源指示绿灯亮
，等待几秒种
，等系统稳定后按下启动键
，这时高压指示红灯亮
，表示可以升压了

。再等待数秒后
，顺时针方向慢慢转动粗调旋钮
，这时可看到电压表头读数上升
，当电压升至所电压时放手
，如电压值略有偏移
，可转动旋钮调节

。

　　注意：直流高压发生器若电压表读数无变动
，必须立即检查连线是否正确
，若是设备故障
，请拨封面与本公司
，不要擅自拆机

。关机后
，安全起见
，须用放电棒对倍压筒高压端放电后方可拆线

。

　　3、一般情况下
，试验完毕
，关机前
，须先将电压调到零
，再按下停止键
，红灯灭
，绿灯亮
，再关掉电源开关
，拔掉电源插座
，用放电棒放电

。

　　以上步骤正常
，说明设备完好
，可设入试验

。

　　注意：再次开机须间隔至少一分钟

。

　　4、对试品进行耐压或泄露试验：

　　经检验设备完好后
，在倍压筒高压端接上水阻、微安表和被试品
，检查地线无误后
，可按照上述步骤进行试验

。本机有过流过压；すδ
，若试验过程中高压指示灯突然熄灭
，表头指示高压消失
，则是；さ缏范
，关机检查产生；さ脑
，排除后可再次升压试验

。升压速度不宜太快
，以每秒3-5%的试验电压值为宜
，对于电容大的试品
，电流不宜超过额定值80%

。
