介质损耗试验的目的

　　测量介质损耗因数在预防性试验中是不可缺少的项目。因为电气设备介质损耗因数太大

，会使设备绝缘在交流电压作用下

，许多能量以热的形式损耗

，产生的热量将升高电气设备绝缘的温度

，使绝缘老化

，甚至造成绝缘热击穿。

　　绝缘能力的下降直接反映为介质损耗因数的增大。进一步就可以分析绝缘下降的原因

，如：绝缘受潮、绝缘油受污染、老化变质等等。

　　所以

，在出厂试验时要进行介质损耗的试验

，运行中的电气设备亦要进行此种试验。测量介质损耗的同时

，也能得到试品的电容量。电容量的明显变化

，反映了多个电容中的一个或几个发生短路、断路。

　　扩展资料

　　在交流电压作用下

，电介质要消耗部分电能

，这部分电能将转变为热能产生损耗。这种能量电介质的损耗。

　　当电介质上施加交流电压时

，电介质中的电压和电流间存在相角差Ψ

，Ψ的余角δ称为介质损耗角

，δ的正切tgδ称为介质损耗角正切。

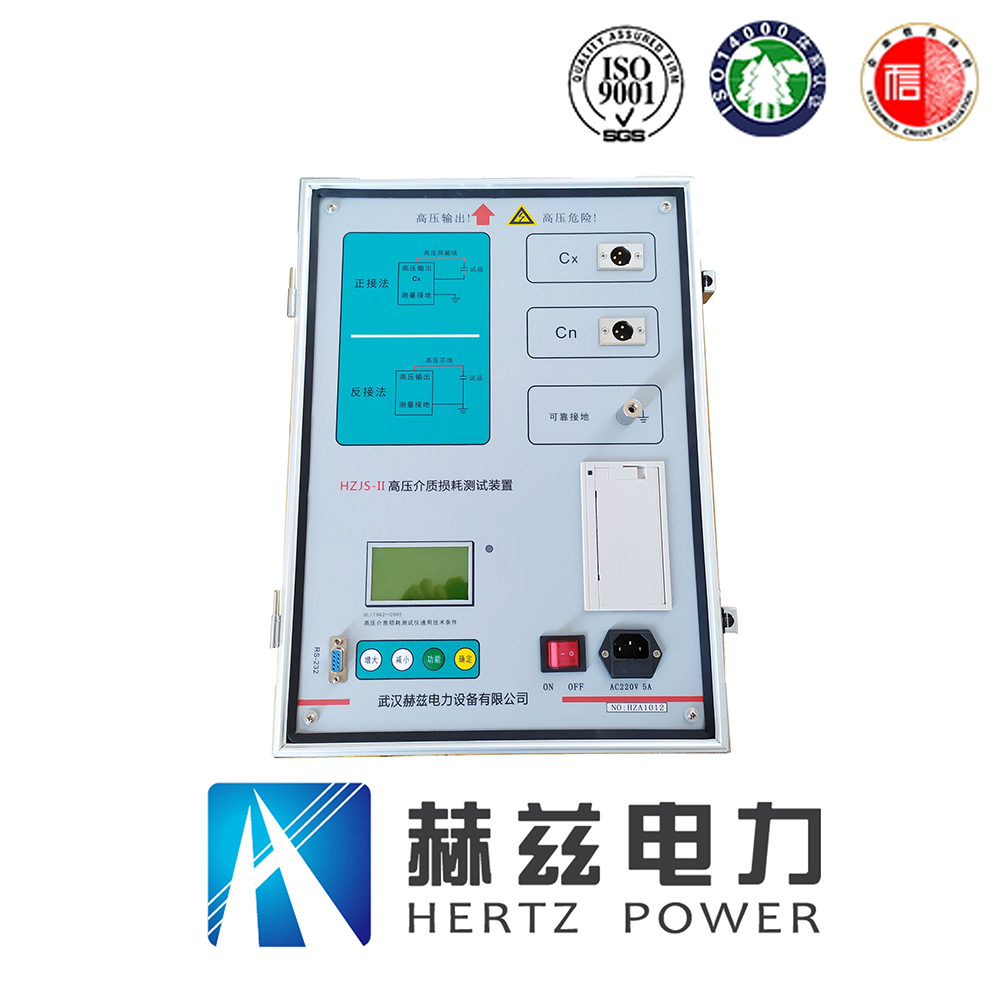

　　tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路(Cn)和一被试回路(Cx)。

　　标准回路由内置高稳定度标准电容器与测量线路组成

，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。

　　通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等

，再由单片机运用数字化实时采集方法

，通过矢量运算便可得出试品的电容值和介质损耗正切值。
